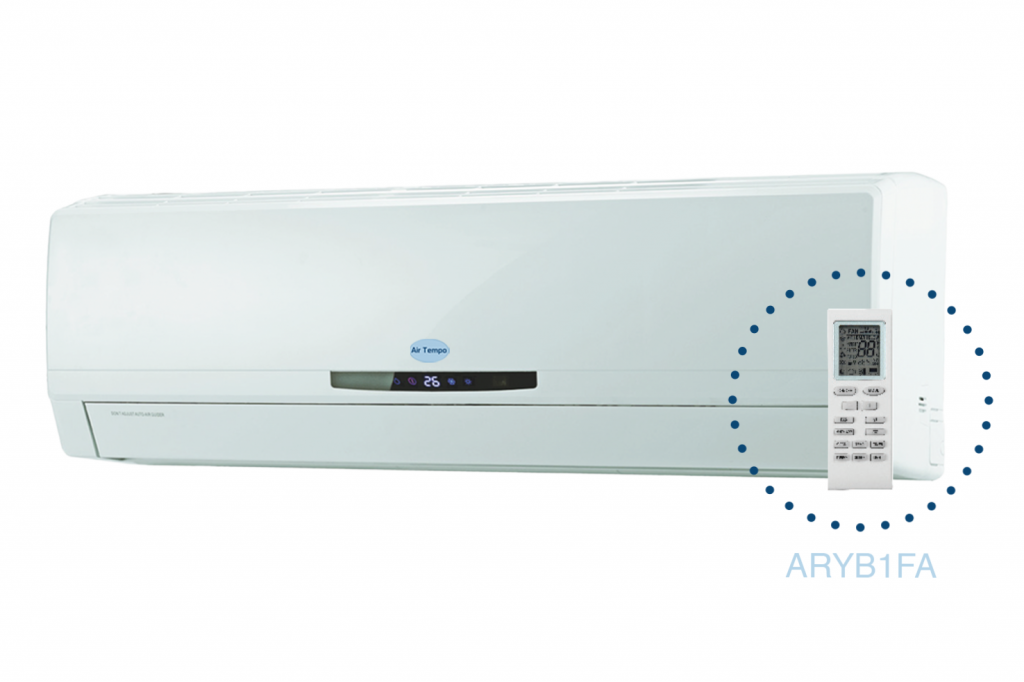

Mini Split Simple Zone Atlas
- 9000 BTU to 24000 BTU
- 15 SEER Inverter
- Single Zone
- Modèle disponible en climatisation seulement.
Le mini split simple zone Atlas est la réponse que Air Tempo a trouvé pour ceux qui recherchent des performances et une très bonne fiabilité à un prix très compétitif. De plus, la série Atlas inclut de nombreuses fonctionnalités avancées; comme la minuterie programmable, le redémarrage automatique après la panne de courant, etc.. Les systèmes de zone simple de la serie Atlas sont disponibles en 9000, 12000, 18000 et 24000 BTU pour le chauffage et la climatisation des chambres entre 400 et 1 500 pieds carrés. Tous les modèles d’Atlas offrent une SEER de 15.
Equipements du mini split simple zone Atlas
• Smart 1 Hertz Inverter Techn
• Low Voltage Start-up
• Intelligent Defrost
• Intelligent Pre-heating
• Comfortable Sleep Mode
• Auto Swing (Vertical)
• Multiple Fan Speeds
• Dehumidify
• Soft Start
• LED Display
• Automatic Operation
• Self-diagnosis
• Memory Function
• Timer
• Control Lock
• Fan Delay Function
Caractéristiques du mini split simple zone Atlas
Model |
ELD09KCH15S | ELD12KCH15S | ELD18KCH15S | ELD24KCH15S | ||
|---|---|---|---|---|---|---|
| Power Supply | 208-230V, 60Hz, 1Ph | 208-230V, 60Hz, 1Ph | 208-230V, 60Hz, 1Ph | 208-230V, 60Hz, 1Ph | ||
| Rated Current Cooling | A | 9.0 | 9.0 | 11.5 | 12.2 | |
| Rated Current Heating | A | 9.0 | 9.0 | 11.1 | 12.2 | |
System Performance |
||||||
| Dehumidification | pt/h | 1.69 | 2.96 | 3.8 | 5.28 | |
| Cooling Capacity (Min-Max) | Btu/h | 9,000 (5,000 – 11,300) | 12,000 (3,600 – 12,500) | 18,000 (7,200 – 20,000) | 22,000 (8,600 – 23,200) | |
| Heating Capacity (Min-Max) | Btu/h | 9,600 (5,300 – 12,000) | 13,000 (5,300 – 13,500) | 19,000 (7,400 – 23,500) | 23,000 (8,700 – 26,000) | |
| SEER/EER | 15 / 9.5 | 15 / 9.2 | 15 / 8.5 | 15 / 9.5 | ||
| HSPF/COP | 8.5 / 3.52 | 8.5 / 3.05 | 9.0 / 12.78 | 8.5 / 2.93 | ||
Indoor Unit |
||||||
| Airflow | CFM | 306 / 277 / 253 / 218 | 335 / 277 / 253 / 218 | 506 / 459 / 383 / 324 | 588 / 471 / 412 / 353 | |
| Sound Pressure Level | dB(A) | 43 / 40 / 37 / 34 | 44 / 42 / 39 / 36 | 48 / 42 / 39 / 36 | 52 / 46 / 42 / 36 | |
| Unit Dimension | inch | 33.3 x 10.8 x 7.1 | 33.3 x 10.8 x 7.1 | 37.0 x 11.7 x 7.8 | 39.7 x 12.4 x 8.6 | |
| Net/Gross Weight | lbs | 20 / 27 | 22 / 29 | 27 / 33 | 33 / 41 | |
Outdoor Units |
||||||
| Compressor Type | ROTARY | ROTARY | ROTARY | ROTARY | ||
| Sound Pressure Level | dB(A) | 52 | 53 | 56 | 59 | |
| Unit Dimension | inch | 28.0 x 21.7 x 12.5 | 28.0 x 21.7 x 12.5 | 37.6 x 27.6 x 15.6 | 37.6 x 27.6 x 15.6 | |
| Net/Gross Weight | lbs | 62 / 66 | 66 / 71 | 101 / 111 | 115 / 125 | |
| Refrigerant/Charge | oz. | R410A / 26.1 | R410A / 35.3 | R410A / 63.5 | R410A / 65.3 | |
| Line Set Size (Liquid – Suction) |
inch | 1/4 – 3/8 | 1/4 – 3/8 | 1/4 – 1/2 | 1/4 – 5/8 | |
| Max. Line Run | ft | 49 | 66 | 82 | 82 | |
| Max. Elevation | ft | 33 | 33 | 33 | 33 | |
| MCA | A | 10 | 10 | 17 | 17 | |
| MOCP | A | 15 | 15 | 25 | 25 | |
| Wire Size/# Wires | 14AWG*4 Stranded, Unshielded | |||||
